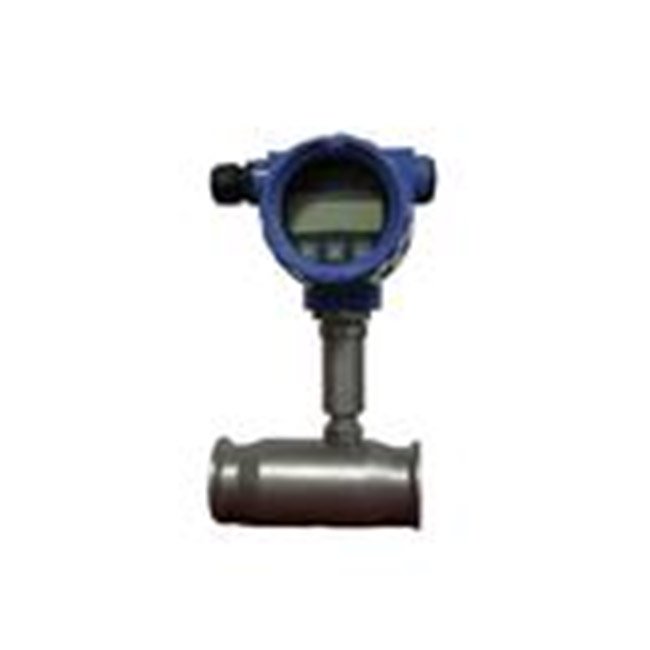

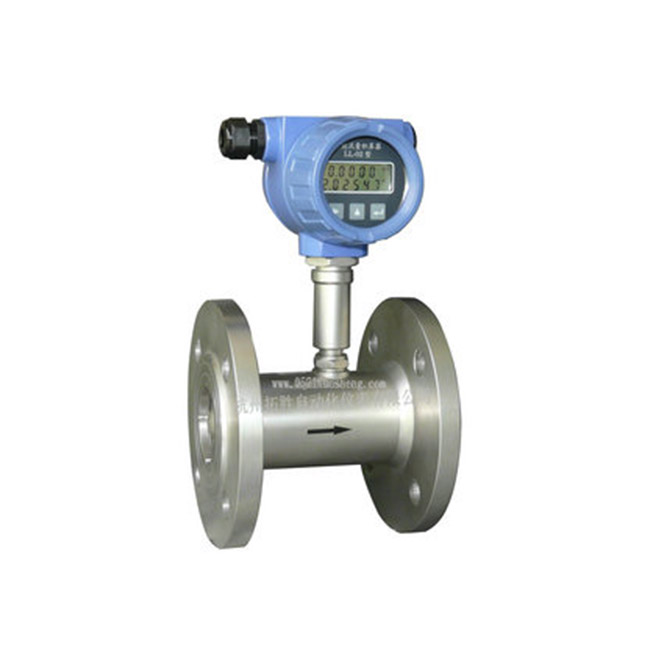

LWGY型液体涡轮流量计

◆传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。◆结构简单、牢固以及拆装方便。

18069755285

产品详情

　　特点

　　◆传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。◆结构简单、牢固以及拆装方便。

　　◆测量范围宽，下限流速低。◆压力损失小，重复性好，精确度高。◆具有较高的抗电磁干扰和抗振动能力。

　　技术参数

　　公称通径：(4～200)mm基本参数见表;介质温度：(-20～80)℃、(-20～120)℃;环境温度：(-20～55)℃;

　　准确度：±0.2%、±0.5%、±1%;检出器信号传输线制：三线制电压脉冲(三芯屏蔽电缆);

　　供电电源：电压：12V±0.144V, 电流：≤10mA;输出电压幅值：高电平≥8V，低电平≤0.8V;

　　传输距离：传感器至显示仪表的距离可达250米;现场显示型供电电源：3V(锂电池供电，可连续使用3年);

　　显示方式：现场液晶显示瞬时流量和累计流量;现场显示带信号输出供电电源：24V;4～20mA两线制电流输出，远传距离500米。

　　规格型号

	LWGY□	□□□	□	□	□	说明
类型	LWGYA					流量传感器脉冲输出三线制，+12V供电；
	LWGYB					现场显示型3V电池供电；
	LWGYC					现场显示带4～20mA或脉冲输出，+24V供电；
	LWGYD					流量变送器4～20mA输出，+24V供电；
公称通径		4				正常流量范围 m³/h	0.04～0.25	扩展流量范围 m³/h	0.04～0.4
		6					0.1～0.6		0.06～0.6
		10					0.2～1.2		0.15～1.5
		15					0.6～6		0.4～8
		20					0.8～8		0.45～9
		25					1～10		0.5～10
		32					1.5～15		0.75～15
		40					2～20		1～20
		50					4～40		2～40
		65					7～70		3.5～70
		80					10～100		5～100
		100					20～200		10～200
		125					25～250		12.5～250
		150					30～300		15～300
		200					80～800		40～800
防爆						无标记，为非防爆型
防爆			B			防爆型
精度等级				A		精确度0.2级
				B		精确度0.5级
				C		精确度1.0级
涡轮类型					A	正常流量范围
涡轮类型					B	扩展流量范围
说明： DN4～DN40管径的传感器为螺纹连接，配有前后直管段和过滤器,最大压力为6.3Mpa。 DN50～DN200管径的传感器为法兰连接, 最大压力为2.5Mpa。 DN15～DN40管径可选配前后直管段或活接头，材质分碳钢和不锈钢。 DN15～DN40管径如需法兰连接，订货时说明。 ★高压型及特殊要求订货时说明。

　　外型尺寸

　　仪表外形尺寸

　　1.过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段 1.压紧圈 2.螺栓4×14 3.垫圈 4.密封垫圈 5.钢丝1Cr18Ni9Ti-0.8×2.5 6.过滤网 7.座

　　1.壳体 2.前导向件 3.叶轮 4.后导向件 5.前置放大器 1.球轴承 2.前导向件 3.涨圈 4.壳体 5.前置放大器 6.叶轮 7.轴承 8.轴

　　单位(mm)

型号	公称通径	L	H	G	Lˊ	D	d	孔数
LWGY-4	4	295	145	G1/2	195
LWGY-6	6	330	145	G1/2	230
LWGY-10	10	450	165	G1/2	350
LWGY-15	15	75	173	G1
LWGY-20	20	85	178	G1
LWGY-25	25	100	180	G1 1/4
LWGY-32	32	120	190	G1 1/2
LWGY-40	40	140	178	G2
LWGY-50	50	150	252			?125	?18	4
LWGY-65	65	175	265			?146	?18	8
LWGY-80	80	200	287			?160	?18	8
LWGY-100	100	220	322			?180	?18	8
LWGY-125	125	240	335			?220	?26	8
LWGY-150	150	300	367			?250	?25	8
LWGY-200	200	360	415			?295	?23	12
